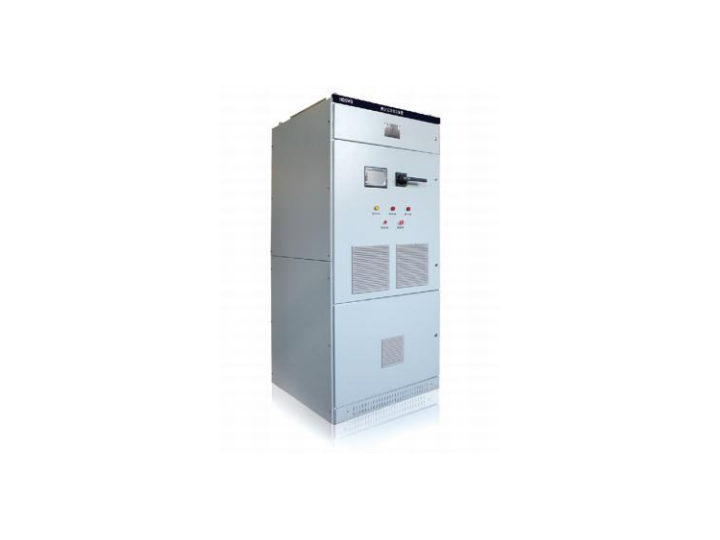

静止无功发生装置

产品概述

SVG静止无功发生装置，以并联方式接入电网，采用电力电子变流技术，实现高速度、高精度的无功补偿。采用大冗余设计，可在恶劣的环境及用电工况下长期稳定运行。额定容量内可将功率因数持续保持在0.99以上，起到提高系统安全稳定性并节约电能的作用。

产品特点

■采用由美国德州仪器生产TMS320F28xx系列芯片（该芯片主频为150M的DSP芯片)和Altera公司生产的可编程逻辑器件FPGA为主控制芯片，在实现高速运行的同时确保稳定准确的触发保护。
■采用代表半导体开关管制造最高水平的德国进口英飞凌(Infineon)及赛米控(Semikron)最新一代IGBT产品作为主功率器件，配装赛米控及Concept原装驱动板，相比分立式IGBT及厂家自制的简易驱动核能具备更高的安全性及稳定性。
■可兼容电网侧与负载侧两种采样模式，满足实际工况对精度或响应时间方面的侧重。
■选用瑞士LEM公司的电压及电流采样产品结合自主设计的软件程序，实现精确地信号采样，使HGSVG的无功总补偿率达到95%以上，额定功率内使电网功率因数达到0.99以上。
■柜内元件如接触器、电抗器等均采用ABB、汉门德等国际国内一线品牌，确保整体质量，使设备一次元件寿命在20年以上。
■一机多能，通过触摸屏上的简单操作实现补偿模式的变化，使设备可以在补偿无功的同时兼补谐波。
■显示屏的显示内容量大，使用户能够轻松监测电网及设备运行的各项参数，可操作性强，智能化优越。电流输出可调，对无功和低次谐波同时控制，并可手动设定补偿的容量。
■显示屏上所有数据均可以通过RS485通讯线上传至监控上位机，并实现远程遥控。
■设备自带故障检测及记录功能，如系统或设备发生故障，用户可由显示屏查看故障的种类及发生的时间，而后运行自检功能确认故障状态，大大的节省了维修及维护时间。
■可简单实现并机，扩大补偿容量。
■模块化设计，功能划分清晰，维护快捷。
■全系列设备采用威图箱体技术，美观大方，性能优越，防护等级达到IP40以上，使安全性稳定性更有保障。

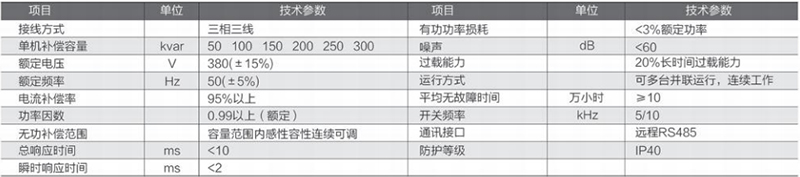

技术参数
