概述
我公司是生产电缆卷筒的专业化企业，电缆卷筒主要产品有手摇式、磁滞式和变频传动式三种形式。传动形式：C表示磁滞式；S表示手摇式；P表示变频传动式。
磁滞式电缆卷筒
磁滞式电缆卷筒是专门为港口起重设备配套设计的产品，本产品与常用的配重式（重锤式）、力矩马达式、摩.擦片式电缆卷筒相比，具有近似恒力矩驱动，电机单向运转能堵转且力矩可调，并有自制功能，无需安装制动器，安全可靠，是目前国内最理想的电缆卷绕装置。
本产品可广泛用于港口门座起重机、集装箱桥吊、轮胎吊、龙门吊、装船机、卸船机、塔吊等移动式起重设备及其他类似工况的重型机械设备。

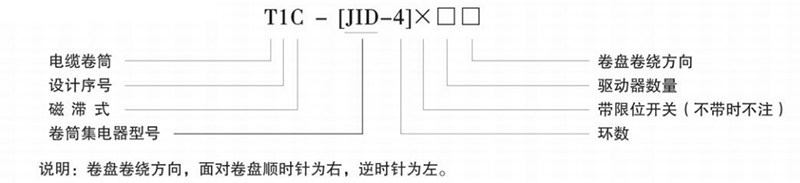

产品型号说明
变频传动式电缆卷筒
变频式电缆卷筒，其工作原理是根据电缆卷筒卷取直径和电缆卷筒安装高度计算出所需要的驱动转矩，令驱动变频器处于转矩控制模式来调节，从而保证电缆卷筒工作时电缆的恒张力，有效的避免了瞬间冲击对电缆造成的损伤。与磁滞式电缆卷筒相比，变频驱动系统可以随着电缆缠绕半径的变化，提供一个变化的驱动转矩，同时也能测出收揽和放缆的区别，调整控制的转矩，使电缆所受的张力基本不变。输出转矩的调节范围更广，无论在机构高速运行或低速运行的情况下，变频式电缆卷筒都能提供合适的输出转矩。随着使用过的要求不断提高，变频式电缆卷筒的应用将有越来越广阔的前景。
产品型号说明
使用条件
海拔高度不超过2000M。
环境温度-30℃~+45℃
允许在淋雨，溅水的条件下和有尘埃的场所工作。
主要技术参数
额定工作电压：380V,6KV,10KV。
额定电流：I型滑环400A,I型滑环10A,IV型滑环100A,V型滑环800A。
输出力矩调整范围：130~300Nm(以单个驱动器计)。

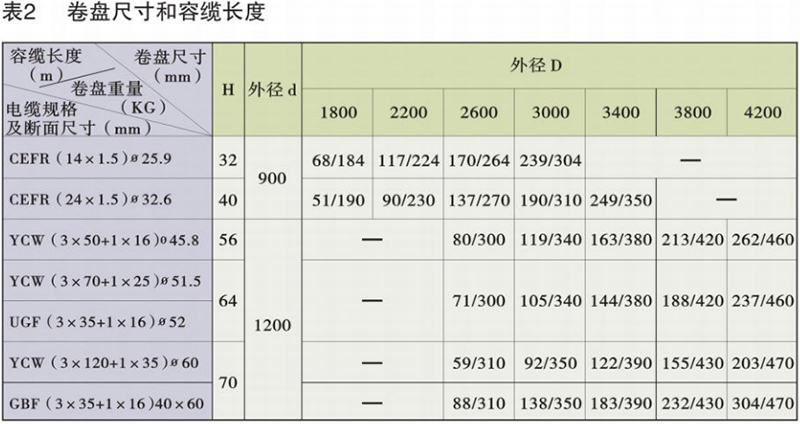

重量：1)卷盘及集电器重量见表2和表42)驱动器重量71KG3)主齿轮箱重量180KG(用户可根据选用的卷盘外径、集电器规格，驱动器数量及齿轮箱重量计算出总重量)

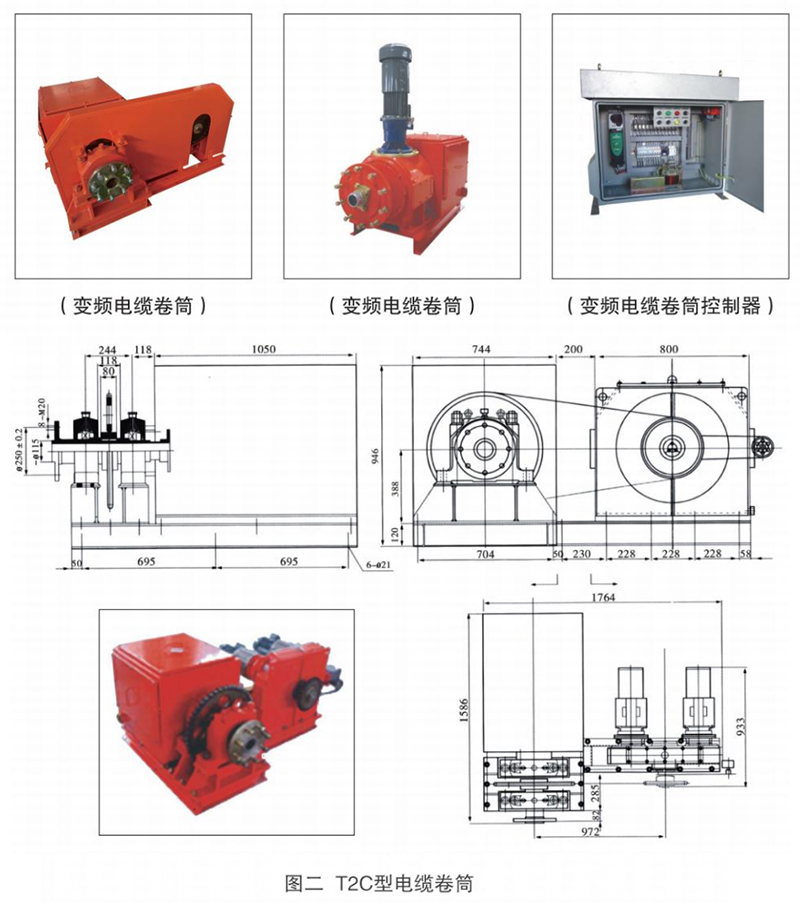

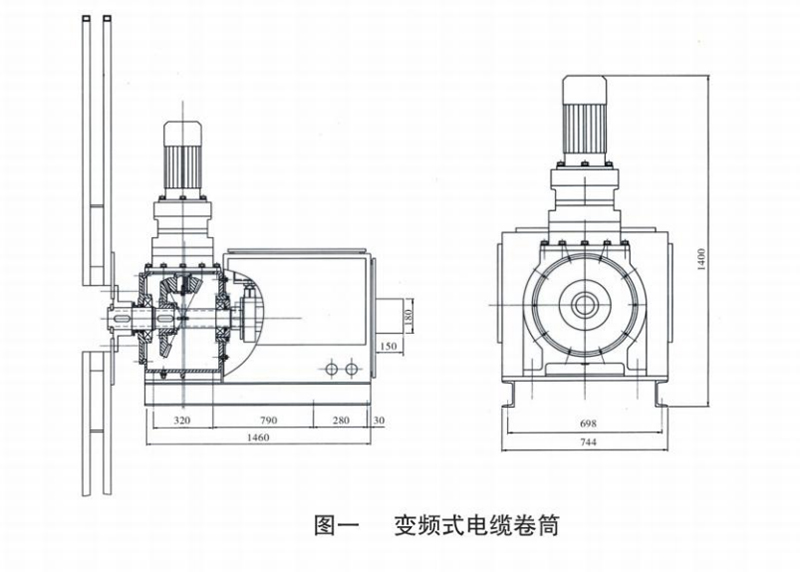

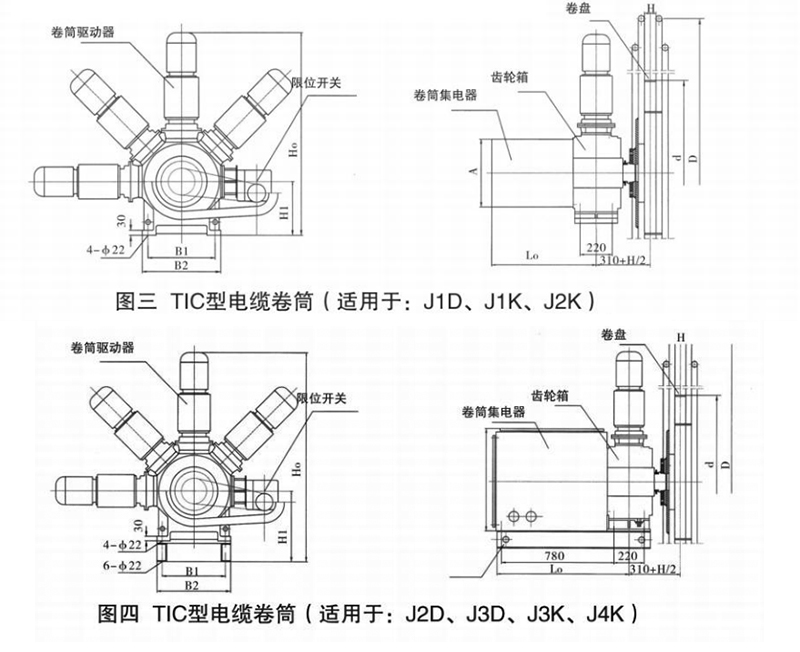

产品外形及安装尺寸（见图一、图二、图三、图四及表1、表2、表3、表4）

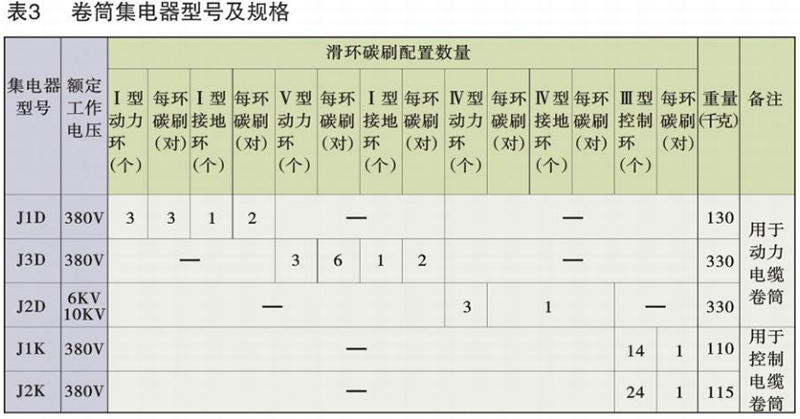

注：①表中滑环单环承受电流：1型为400A,I型为10A,IV型为100A,V型为800A。
②表中滑环所配碳刷，每对承受电流：I型、IV型为160A,I型为10A。
③表中所列为本厂常规产品，特殊规格协商订货。

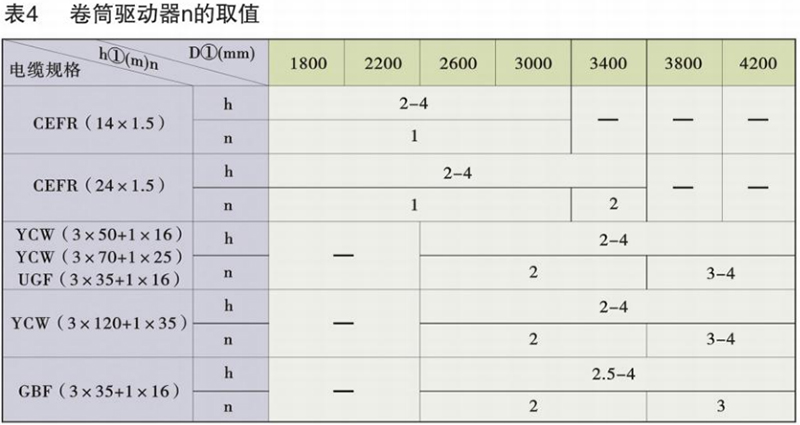

注：①D-卷盘外径h-卷盘安装高度。
②表中数值供客户参考，超出上述范围可协商定货。
电缆卷筒配套装置

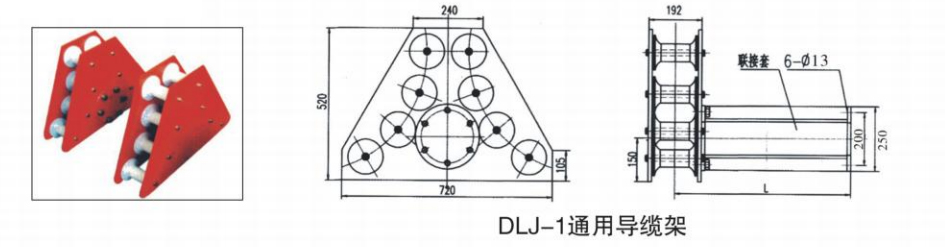

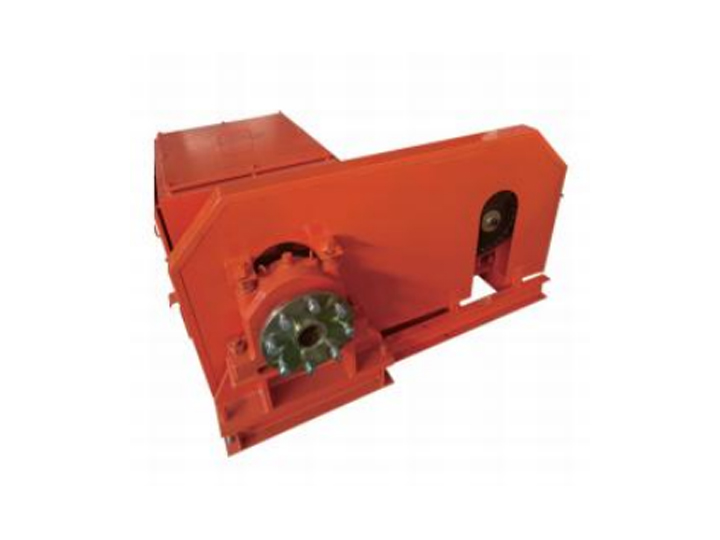

DLJ-1通用导缆架
导缆架的作用主要是使电缆卷筒放缆时，电缆能顺着码头电缆沟的方向导人电缆沟内以免电缆不规则地堆放，以致被车轮轧坏。导缆架主要有通用导缆架和摆动式导缆架两种。通用导缆架结构简单，用户安装方便，在电缆卷筒收放电缆时，仅起导向作用。

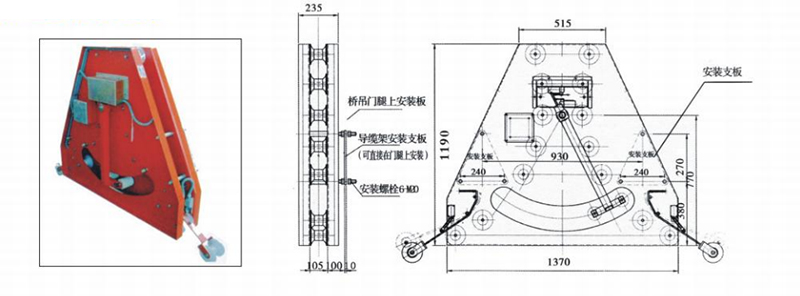

DLJ-2摆动式导缆架
摆动式导缆架除了在电缆卷筒收放电缆时起电缆导向作用外，还能由两个方向判别限位开关给主机控制室提供大车运行方向信号，并通过导缆架的两个限位开关实现对电缆的过张力保护。
DLJ-3摆动式导缆架

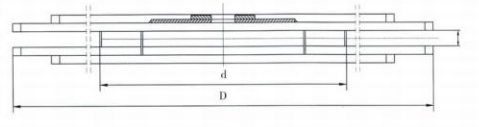

卷盘
说明：D≤3000时，电缆卷盘的结构形式为整体焊装结构
D>3000时，电缆卷筒的结构形式为两个半圆拼装结构。
焊接式卷盘
拼接式卷盘
说明：
拼装式卷盘结构适用于外径大于3米的电缆卷筒。
拼装式卷盘采用热浸锌处理，具有极强的抗腐蚀性能。
